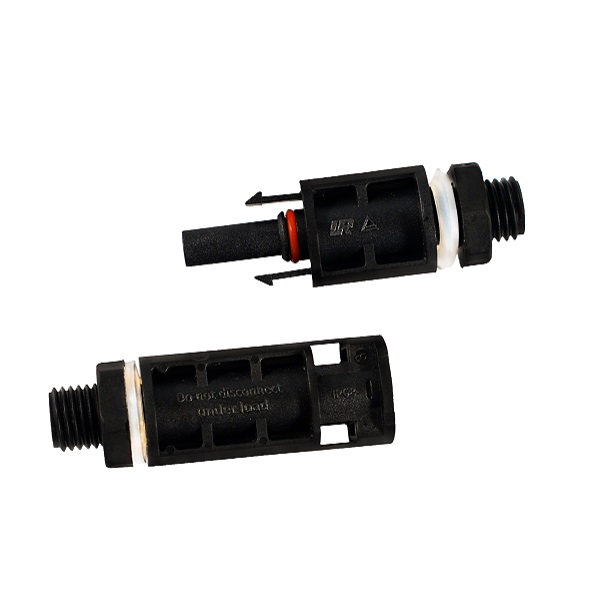

MC4 коннектор для электрощита предназначен для установки в стенку электрощита, DC-защитного бокса или другой распределительной коробки в солнечной системе. MC4 коннектор для электрощита применяется там, где нужно аккуратно завести DC-кабели от солнечных панелей в шкаф, сохранив механическую прочность, удобство обслуживания и нормальный внешний вид монтажа.
MC4 коннектор для электрощита особенно удобен для DC-боксов солнечных электростанций, автономных систем, подключения инверторов, аккумуляторных систем и небольших PV-инсталляций, где важно сделать подключение без лишних кабельных вводов и скруток.
Коннектор рассчитан на номинальное напряжение до 1500 В DC и ток до 40 А. Подходит для солнечных кабелей сечением 4–6 мм². В соединенном состоянии имеет степень защиты IP68, что обеспечивает защиту от пыли и влаги при правильной сборке и подключении.
Контактное сопротивление составляет не более 0,5 мОм, что снижает потери и нагрев в месте соединения. Корпус имеет класс горючести UL94-V0, рабочий температурный диапазон — от –40 °C до +85 °C. Для фиксации используется защелкивающийся механизм snap-in, обеспечивающий надежное механическое соединение в DC-цепях солнечной установки.
При монтаже MC4-коннекторов важно правильно обжимать контакты, выбирать подходящее сечение кабеля и проверять полярность. Плохо обжатый контакт или неправильно собранный коннектор может привести к нагреву и повреждению соединения, поэтому для монтажа рекомендуется использовать нормальный инструмент для MC4.
Вопросы и ответы
Это обычный MC4-коннектор для соединения кабелей?
Нет. Это панельный MC4-коннектор, предназначенный для установки в стенку электрощита или DC-распределительной коробки.
На какой ток рассчитан этот коннектор?
Данная версия рассчитана на ток до 40 А.
Какой кабель можно использовать?
Подходит солнечный PV-кабель сечением 4–6 мм².
Подходит ли он для солнечных систем на 1000 В?
Да. MC4 коннектор для электрощита рассчитан до 1500 В DC, поэтому его можно использовать и в системах с меньшим DC-напряжением, если он подходит по току и сечению кабеля.
Зачем использовать такой коннектор вместо обычного кабельного ввода?
MC4 коннектор для электрощита дает более аккуратный DC-подключение, упрощает обслуживание и делает ввод солнечных кабелей в электрощит более понятным и надежным.
